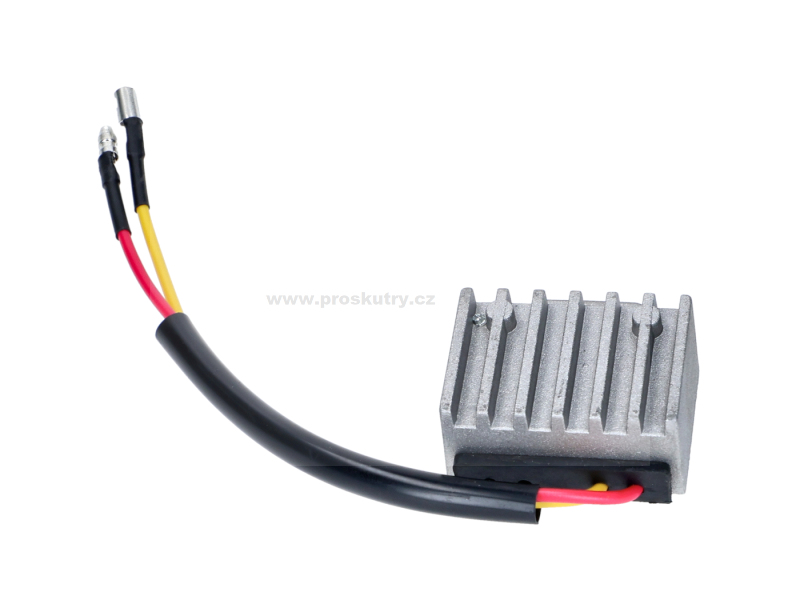

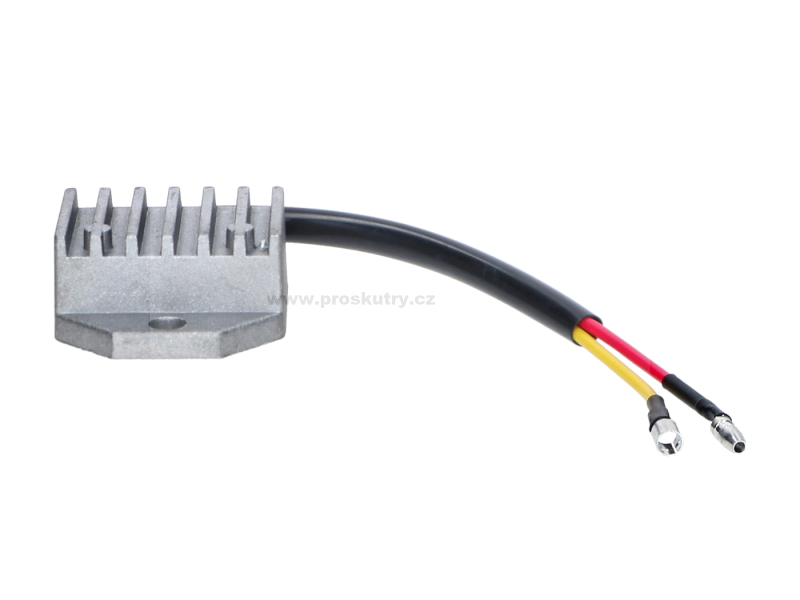

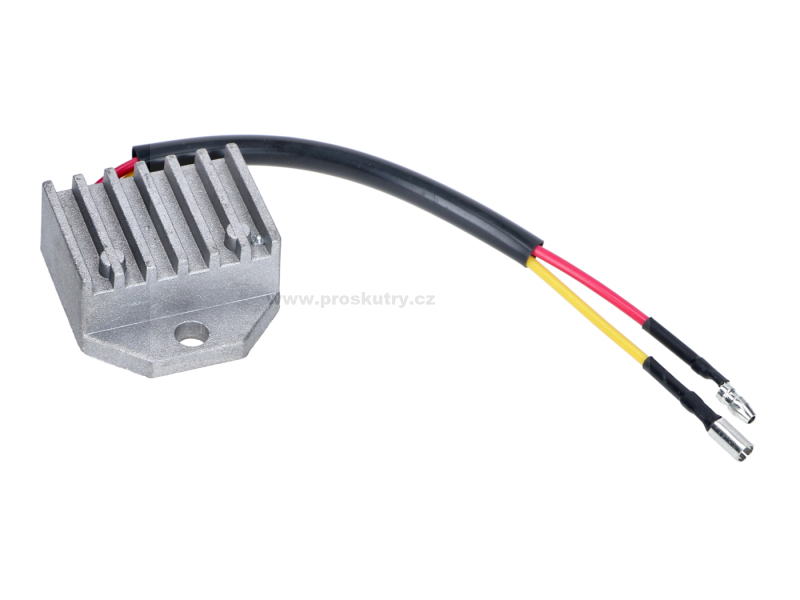

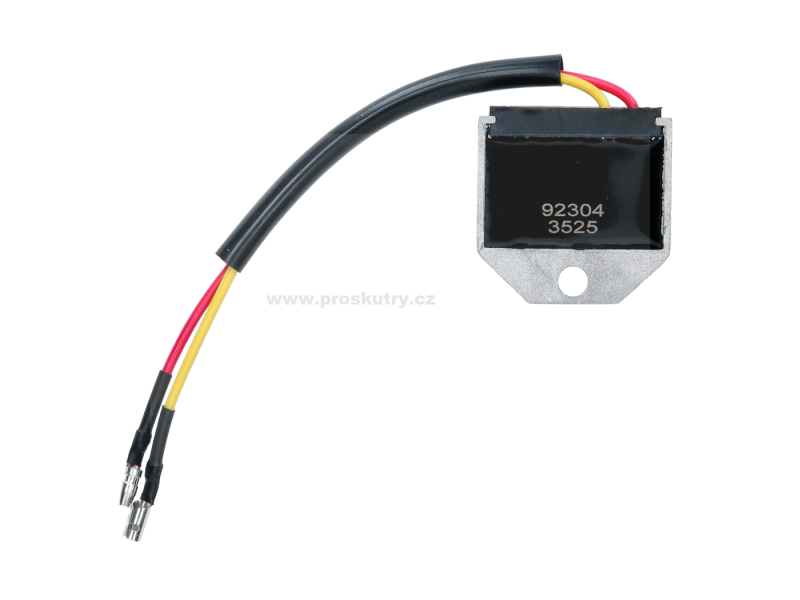

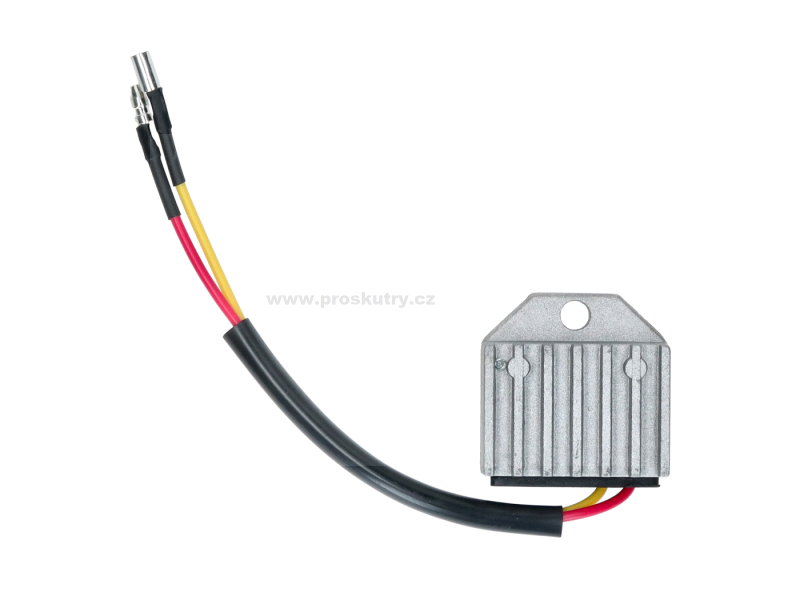

Univerzální regulátor napětí 12V – 2 vodiče pro mopedy, skútry a motocykly

Univerzální 12V regulátor napětí / omezovač napětí určený pro mopedy, skútry a malé motocykly s odpovídající 12V elektrickou soustavou.

Regulátor slouží k omezení nadměrného napětí v elektrickém systému vozidla a pomáhá chránit žárovky a další připojené elektrické komponenty před přepětím.

Díky kompaktní konstrukci a jednoduchému dvouvodičovému zapojení je vhodný jako náhrada původního regulátoru nebo při úpravách elektrické instalace historických mopedů a motocyklů.

Vhodné pro

• Mopedy s odpovídající 12V elektrickou soustavou

• Malé motocykly a veterány přestavěné na 12V zapalování

• Skútry s kompatibilním systémem regulace napětí

• Univerzální 12V elektroinstalace s odpovídajícím zapojením

Důležité: Regulátor není automaticky vhodný pro všechny 12V motocykly. Před objednáním je nutné ověřit typ elektrické soustavy a zapojení původního regulátoru.

Technické parametry

• Typ: regulátor / omezovač napětí

• Jmenovité napětí: 12 V

• Počet vodičů: 2

• Žlutý vodič: vstup regulovaného obvodu

• Červený vodič: výstup dle zapojení výrobce

• Ukostření: přes kovové tělo regulátoru

• Provedení: univerzální

• Určení: mopedy, skútry a malé motocykly

Zapojení regulátoru

Regulátor je vybaven dvěma vodiči:

• Žlutý kabel – vstup

• Červený kabel – výstup

• Kovové tělo regulátoru – kostra / uzemnění

Kovový kryt regulátoru musí být při montáži pevně a elektricky vodivě spojen s kostrou vozidla. Špatné ukostření může způsobit nesprávnou funkci regulace napětí.

Přesné připojení vodičů je nutné ověřit podle elektrického zapojení konkrétního vozidla.

Kdy je vhodné regulátor vyměnit?

Vadný regulátor se může projevovat například:

• častým praskáním žárovek,

• nadměrným napětím při zvýšených otáčkách,

• kolísáním intenzity osvětlení,

• nesprávnou regulací napětí v elektrické soustavě.

Před výměnou doporučujeme změřit napětí a zkontrolovat kabeláž i ukostření.

Montáž

Regulátor namontujte na pevnou kovovou část rámu nebo vhodný držák. Kontaktní plocha musí zajistit spolehlivé elektrické spojení s kostrou vozidla.

Po zapojení doporučujeme zkontrolovat napětí při různých otáčkách motoru.

Upozornění: Jedná se o univerzální omezovač napětí. Nelze jej bez ověření použít jako náhradu běžného regulátoru s usměrňovačem pro dobíjení baterie. Z dostupných parametrů není potvrzena funkce usměrňování ani konkrétní zapojení pro dobíjení akumulátoru.
