Zapalování EVO pro Hercules Prima, Sachs 50/2, 50/3, 535, 505, 506

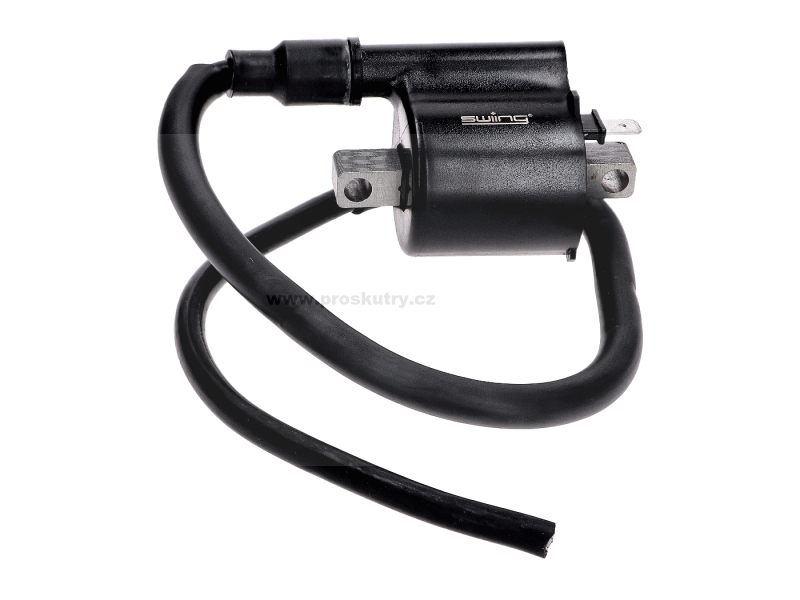

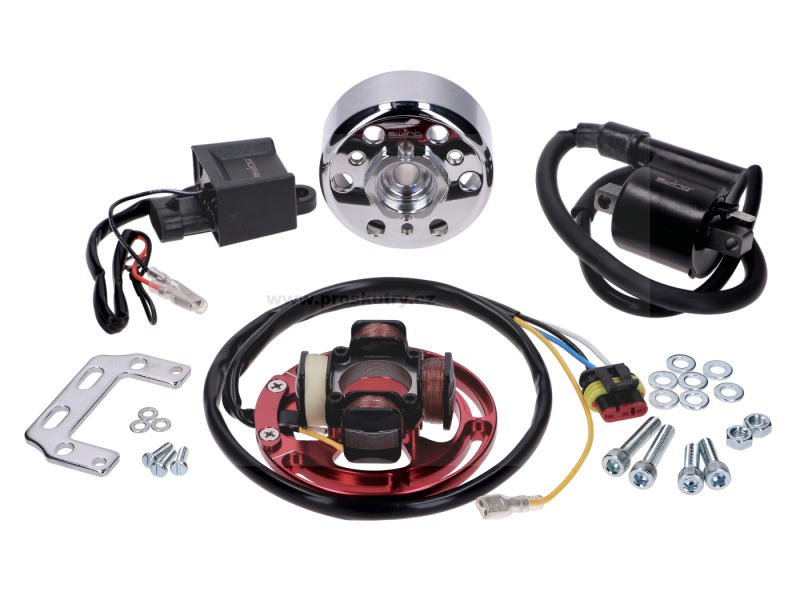

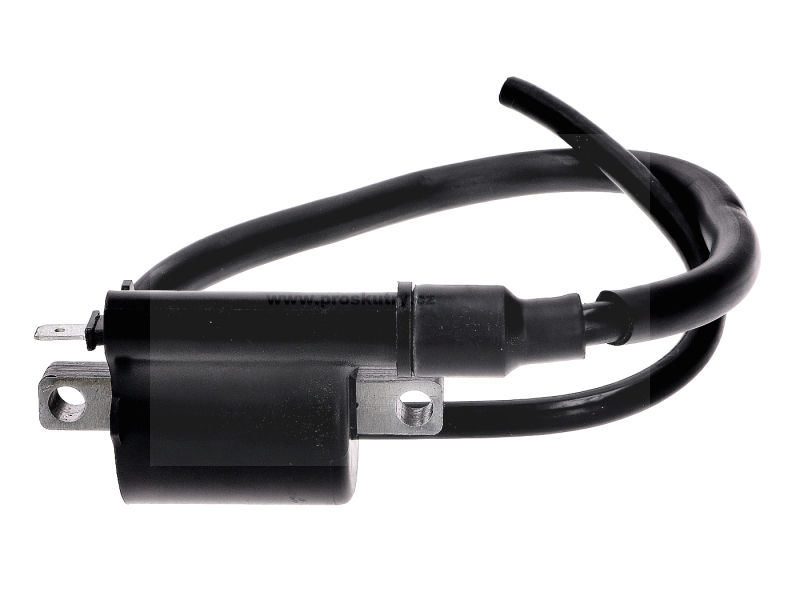

Kompletní sada 12V zapalování Swiing® Genuine EVO s vestavěnou 60W cívkou, vhodné pro různé mopedy, skútry a malé motocykly s prouděním vzduchu chlazenými motory, jako jsou Sachs 50/2, 50/3, 505/1, 505/2, 505/3 a 506.

Toto elektrické zapalování lze instalovat mimo jiné na modely Hercules Prima 2, 3, 4, 5 a GT.

Výhody ladícího zapalování EVO:

• vždy stálá, silná jiskra
• žádné další selhání zapalování
• jednorázové nastavení
• malé až žádné opotřebení
• velké možnosti nastavení díky dlouhým drážkám

Toto zapalování se vyznačuje následujícími zvláštními vlastnostmi:

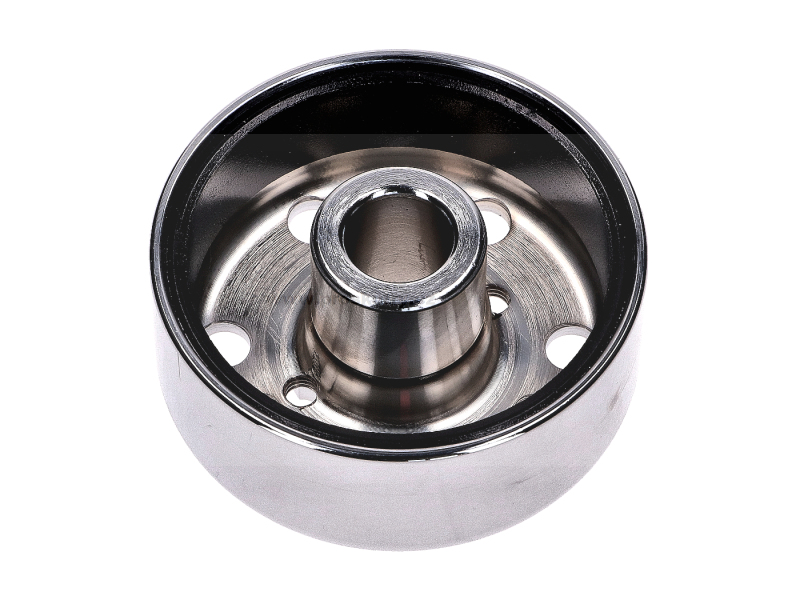

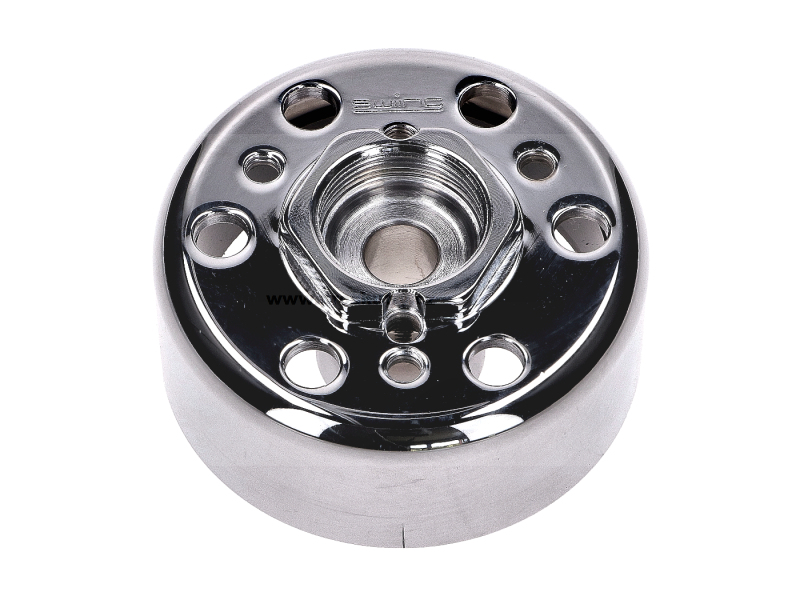

1. Větší hmotnost setrvačníku než u zapalování HPI, a tím pádem plynulejší volnoběh motoru (382 gramů)
2. jemně vyvážený setrvačník pro menší vibrace
3. Závit stahováku s normální roztečí M26x1,5 mm, takže lze použít běžné stahováky setrvačníků Bosch/Ducati
4. snadné nastavení časování zapalování

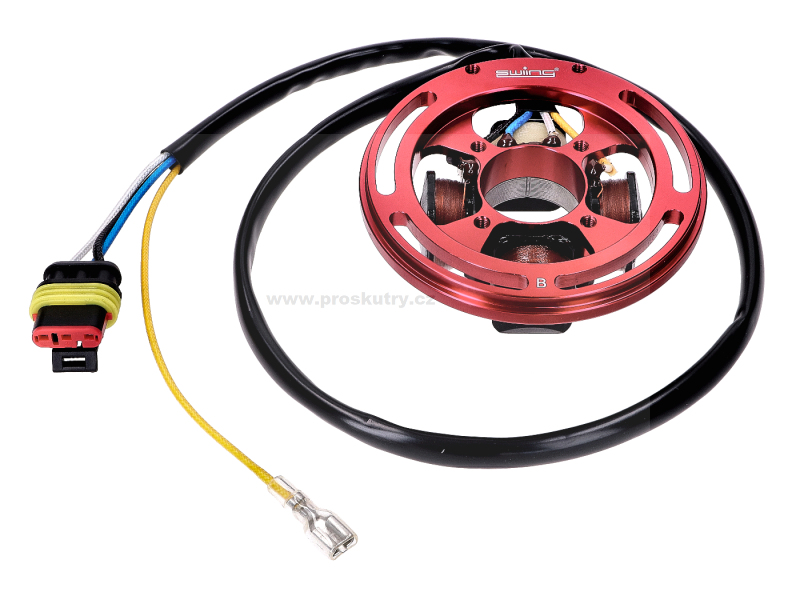

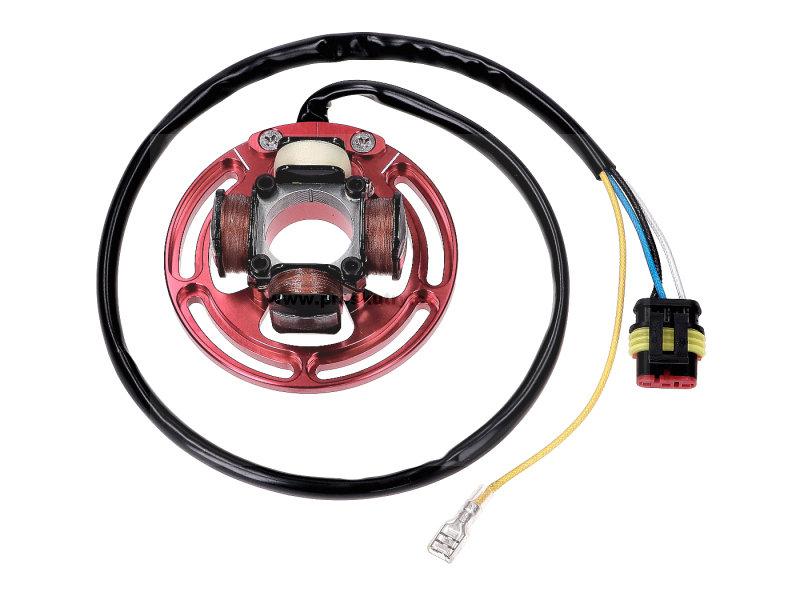

5. Stator je navržen pro vysoké tepelné zatížení, takže již nedochází k poruchám v důsledku přehřátí.
6. optimalizovaná křivka zapalování (nastavení 12° - 14°)
7. Napětí světla: 12 voltů
8. Světelný výkon: 60 wattů
9. Ø vnějšího setrvačníku: 75 mm
10. Kuželový setrvačník: převodový poměr 1:5 (standard pro klikové hřídele Puch & Sachs)
11. Ø vnějšího statorového plechu: 90 mm

Pokyny k instalaci:

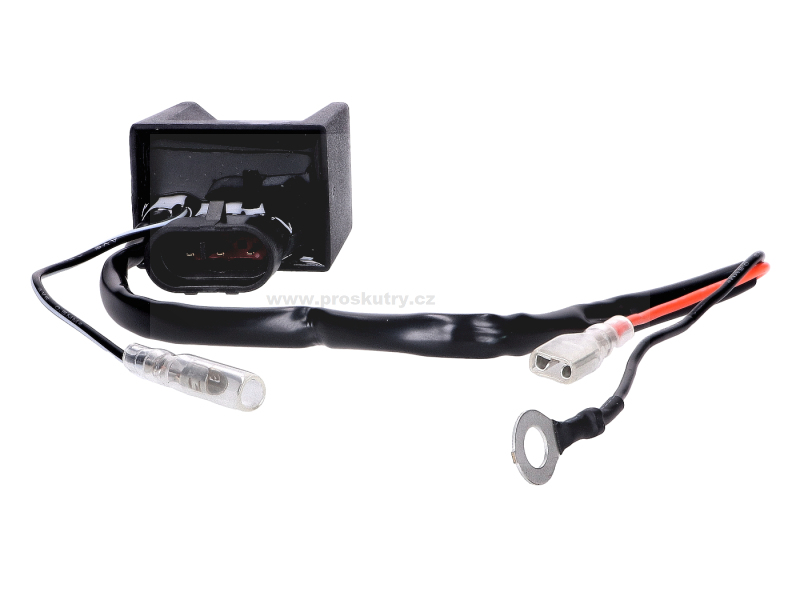

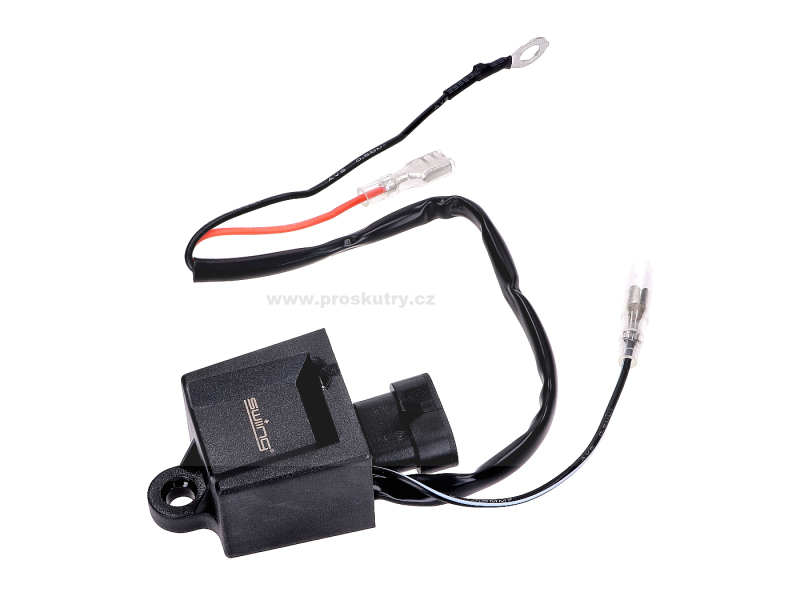

Pravotočivé motory: Umístěte píst do horní úvrati. Značka na základní desce v poloze 11 hodin (vlevo od loga otáčení) se musí shodovat se značkou na setrvačníku. Tím se dosáhne předstihu zapalování 2 mm před horní úvratí. Levotočivé motory: Umístěte píst do horní úvrati. Značka na základní desce ve poloze 13 hodin (vpravo od loga otáčení) se musí shodovat se značkou na setrvačníku. Tím se dosáhne předstihu zapalování 2 mm před horní úvratí. Utahovací moment setrvačníku: 37 - 39 Nm (bez drážky pro pero). CDI a zapalovací cívka musí být připojeny k dobrému uzemnění, jinak se mohou rychle poškodit. Osvětlovací systém by měl být také vybaven regulátorem napětí 12 V.

Správné obsazení pinů konektoru Superseal:

1. 1 = černá
2. 2 = modrá
3. 3 = bílá

Poznámky:
U motorů Sachs 535 je nutné litou vačku na klikové skříni zbrousit, aby bylo možné nainstalovat zapalování. U motorů Sachs 50/2 a 50/3 je zapalování kompatibilní pouze s levotočivými  modely.
